Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.

В серии HSB оптимизированный угол резки, а также простая и надёжная система регулировки точного зазора между верхним и нижним ножом – что позволяет выполнять ровный качественный рез на максимальную рабочую длину.

Узел регулировки находится с боковой стороны на раме станка – позволяющий оператору изменить параметры в зависимости от:

• толщины обрабатываемого материла
• марки обрабатываемого материла
• коэффициента материала

В стандартной комплектации поставляется с NC контроллером

Предварительная система поджима

Моторизированный задний упор выводится в нужную позицию

Механическая регулировка зазоров между лезвиями по средствам винтовой пары

Основные характеристики:

Конструкция станка имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия.

Рабочий стол оснащён шаровыми опорами, позволяющими облегчить подачу прокатного листа в станок, учитывая максимальные толщины листа и рабочую длину гильотины. Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантируют надёжность и безопасность работы.

Электрические компоненты марки Schneider (Франция) соответствуют международному стандарту безопасности обеспечивая надёжный и длительный срок службы.

Все кнопки управления и встроенный контроллер фиксируются на подвижном блоке управления.

Передние рычаги на рабочем столе станка с ручной регулировкой фиксации длины и положения листа.

Моторизированный задний упор с возможностью изменения (понижения) скорости.

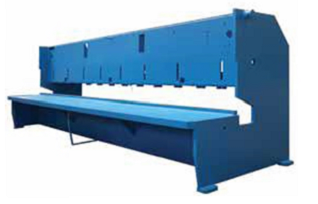

Конструкция

В процессе изготовления станка, конструкция рамы проходит термическую обработку для обеспечения лучшего баланса прочности и меньшей вибрации во время резки. Рама станка представляет единую базу – цельную сварную конструкцию из усиленного, качественного, сертифицированного и правильно подобранного листа.

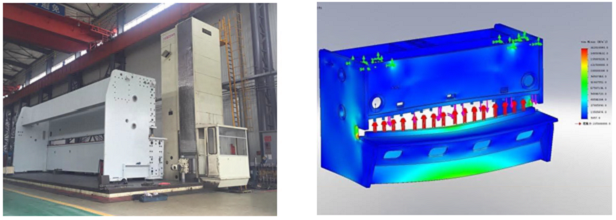

Технологичность производства

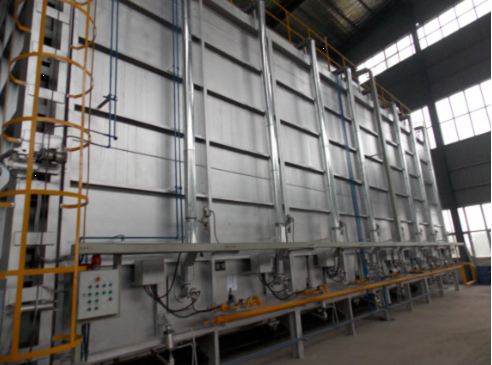

Рама станка производится с использованием сварочных работ, с применением электроизмерительных приборов. После сварки рама проходит термическую обработку для снятия напряжений металла. Далее, поверхности рамы и соединительные отверстия обрабатывается на пяти осевом обрабатывающем центре с ЧПУ – все эти процессы позволяют получить конструкцию рамы как основу, обладающую долговечностью, надежностью, ремонтопригодностью.

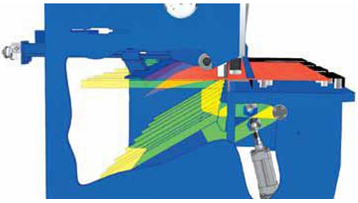

ТЕХНОЛОГИЯ РЕЗА

Технология управляемого реза основана на поворотном перемещении траверсы с режущим ножом относительно неподвижной точки, позволяющая выполнять ровный рез на максимальной длине станка.

Режущая балка с поворотным ходом ножа (или качающеюся балка – Swing Beam), перемещается за счёт передачи усилия от гидроцилиндров, через роликовые направляющие на нож. Оптимизированный угол реза для сведения к минимуму деформацию на изделиях. В серии HSB есть возможность быстро регулировать зазор между ножами – данная характеристика отличается простотой эксплуатации и минимальным техническим обслуживанием. Такое исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин.

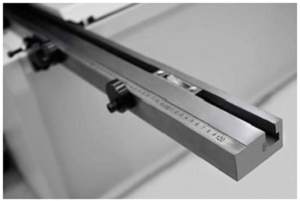

ОПОРЫ

Передние опоры могут поставляться по требованию удлинённой версией. +1000 мм, с линейным датчиком, щетками и боковым упором.

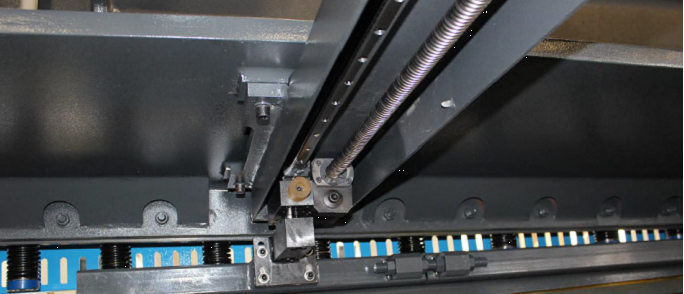

УПОРЫ

Упоры оснащены закаленными ШВП высокого качества, обеспечивая высокую точность, скорость и долговечность, позволяя автоматически смещаться на необходимое расстояние.

СТОЛ

Для качественного реза листа, мы построили большой рабочий стол с шариковыми опорами для удобного перемещения листа в зону резания. Прижимные упоры обеспечивают надёжную фиксацию листа для дальнейшей резки. Защита от попадания в зону резания обеспечивает безопасную работу, участок защиты с левой стороны, длиной 1 метр откидывается вверх для просмотра положения листа перед резкой. Стол оснащён правильно освещённой линией реза для поддержания хорошей видимости реза.

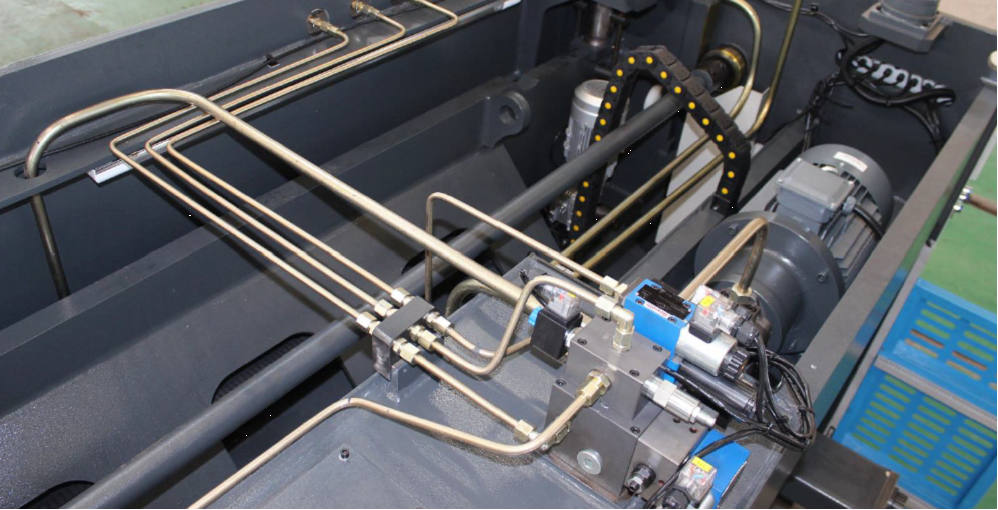

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантирует надёжность и безопасность работы.

СИСТЕМА ПОДДЕРЖКИ ЛИСТА (ОПЦИОНАЛЬНО):

Система поддержки используется для поддержки длинных тонких листов, оберегая их от изгибания перед и вовремя реза, получения заготовок неправильной формы, а также не допускает образование царапин. Операция осуществляется двумя пневмоцилиндрами синхронизирована с движением режущей балки (траверсы).

КОНТРОЛЛЕР:

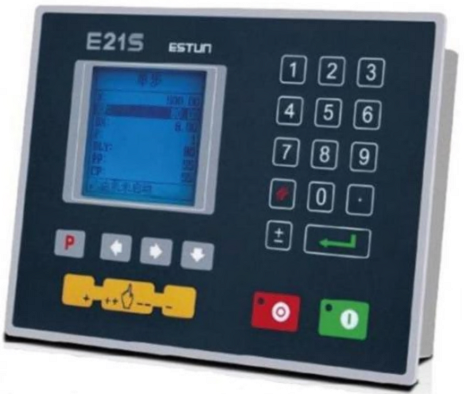

Контроллер ESTUN Е21 – NC контроллер, выводит моторизированный задний упор в нужную позицию с помощью шагового электродвигателя (привод ШВП шарико-винтовая пара), производитель Китай.
Зазор между лезвиями регулируется механически.
Основные технические характеристики Е21:
Жидкокристаллический дисплей, 160 х 160
Выбор системы измерения: дюйм / мм
Счетчик подсчета операций
Достаточное пространство для хранения 40 программ
Многоступенчатое программирование 25 кадров (шагов) в программе
Язык: английский
Контроль: заднего упора по оси X, и перемещения по оси Y
Возврат к исходным параметрам
Сохранение данных в памяти после выключения питания
